Блоки питания для светодиодных лент полное техническое руководство
Блок питания – это ключевой компонент любой установки со светодиодной лентой. От его выбора зависят стабильность цвета и яркости, срок службы диодов, безопасность и простота дальнейшей эксплуатации. В этой статье рассмотрим: какие бывают источники питания, как их правильно рассчитывать, как учитывать падение напряжения и требования по вентиляции, как совместить питание с диммерами и контроллерами и какие практические ошибки нужно избежать.
Типы блоков питания и драйверов для LED лент
Существуют две фундаментальные категории, которые важно отделять с самого начала: блоки питания постоянного напряжения (constant voltage, CV) и драйверы постоянного тока (constant current, CC).
Блоки CV – это привычные для LED лент 12V и 24V источники. Они выдают стабильное напряжение и предназначены для лент, которые рассчитаны именно на это напряжение. Практически все бытовые и интерьерные одноцветные, RGB и COB ленты используют CV-питание.
Драйверы CC применяются для питания отдельных мощных светодиодных модулей и светильников, где требуется поддерживать постоянный ток (например, 350 mA, 700 mA и т. п.). Обычные LED-ленты на гибкой плате под CC не проектируются – их питают CV-блоками. Попытка подключить CV-ленту к CC-драйверу и наоборот приводит к некорректной работе или выходу из строя.
По конструкции блоки делятся на импульсные (SMPS) и линейные. Для лент практически всегда используются импульсные блоки питания – они компактные, имеют высокий КПД и небольшую массу. Линейные трансформаторы устарели для этой задачи и используются редко.
По исполнению и месту установки выделяют блоки в пластиковом или металлическом корпусе для внутреннего монтажа с клеммами, герметичные уличные блоки с IP65-68, встраиваемые драйверы для осветительных приборов и модульные источники для щитов.
Ключевые параметры блока питания
При выборе и расчёте учитывайте следующие технические параметры.
Номинальное выходное напряжение
Чаще всего это 5 Вольт для адресных led-лент (WS2812 и аналоги), БП 12 Вольт и 24 Вольта для большинства одноцветных и RGB-лент. Выбирать нужно строго по спецификации ленты – отклонение приведёт к падению ресурса или мгновенной поломке.
Номинальная мощность (Вт)
Она должна покрывать суммарное потребление ленты с запасом. Правило практики: выбирать блок с запасом 20-30% от рассчитанной нагрузки. Запас даёт запас по нагреву, сроку службы и позволяет избежать перегрузки при кратковременных всплесках тока.
КПД и тепловыделение
КПД современных SMPS обычно 85–95%. Низкий КПД означает больший нагрев корпуса и необходимость лучшей вентиляции. В спецификации производители указывают КПД и потери при нагрузке.
Ток по каналам и коммутация
Для RGB лент важно, чтобы у блока питания была возможность равномерно распределять ток между каналами через контроллер. В реальных схемах ток на один цвет может достигать значительных значений, особенно у плотных SMD5050/3528.
Защиты и функционал
Наличие OVP (защита по перенапряжению), OCP (ограничение тока), SCP (короткое замыкание) и OTP (тепловая защита) делает блок питания надёжным и безопасным. Некоторые модели имеют медленный старт (soft-start) для уменьшения пускового тока.
Входные характеристики и фильтрация
Качественные блоки имеют входной фильтр, активную коррекцию коэффициента мощности (PFC) и защиту от помех. PFC особенно важен для промышленных установок и при больших мощностях.
Класс защиты и электробезопасность
Ищите отметки безопасности (например CE, RoHS, наличие сертификатов локального рынка). Для металлокорпусов должен быть вывод заземления; у пластиковой оболочки класса II (двойная изоляция) земля необязательна. Учитывайте и класс защиты БП от воды. Для уличного использования подходят герметичные БП с защитой от IP65, а для использования в сухих помещениях будет достаточно IP20.
Как правильно рассчитать мощность блока питания?
Правильный расчёт – ключ к стабильной работе. Последовательность простая: узнать мощность на метр вашей ленты, умножить на длину и добавить запас.
Пример расчёта для одноцветной ленты 14.4 Вт/м длиной 5 метров, с требуемым запасом 20%:
- Сначала считаем суммарную потребляемую мощность: 14.4 Вт/м × 5 м = 72 ватта.
- Добавляем запас 20 процентов: 72 Вт +20% = 86.4 Вт.
- Выбираем ближайший коммерчески доступный блок с запасом, например 100 Вт (12 В, 8.3 А) и выше по мощности. https://esvet.by/catalog/bloki_pitaniya/ac_dc_bloki_pitaniya_12v/
Для адресной 5В ленты расчёт критичнее. Пример WS2812 60 LED/м. Полная нагрузка одного пикселя при белом цвете ≈ 60 мА (0.06 А). Тогда:
- Ток на метр: 60 пикселей × 0.06 А = 3.6 А/м.
- Для 5 метров это 3.6 А/м × 5 м = 18 А.
Мощность: 5 В × 18 А = 90 Вт. - С запасом 20%: 90 Вт + 20% = 108 Вт. Округляем до 120 Вт блока питания 5 В.
Никогда не экономьте на запасе для адресных лент – реальные токи при смене цветов и переходах могут кратковременно превышать номинал.
Диммирование и совместимость с блоком питания
Существует два уровня диммирования: управление на стороне источника питания и управление на стороне ленты (контроллер).
Многие CV-блоки питания не поддерживают диммирование. Для затемнения применяют отдельный PWM-контроллер, подключённый между блоком питания и лентой. Для адресных пикселей управление цветом и яркостью делают через контроллеры, которые выдают информационный сигнал и управляют силовыми MOSFET каналами.
Если нужен диммер на уровне сети, ищите блоки с поддержкой 0–10 В, DALI или DMX, либо с входом PWM. Для фазового диммирования обычные SMPS не предназначены – такие методы применимы к лампам и не всегда совместимы с LED драйверами. Для домашнего использования с мобильными приложениями и голосовыми ассистентами удобнее выбирать Wi-Fi или Zigbee контроллеры, совместимые с вашим блоком питания.
Если вы хотите, чтобы сам блок питания был «диммируемым», проверьте спецификацию на поддержку PWM входа или аналогового входа 0–10 В. Для адресных инсталляций используют DMX-контроллеры, совместимые с выбранными драйверами.
Вопросы безопасности и монтажные требования
Блок питания должен соответствовать нормам электробезопасности. Для монтажных работ запомните ключевые правила:
- Устанавливайте блоки в места с достаточной вентиляцией. Закрытые или плохо вентилируемые шкафы требуют снижение нагрузки или использование модели с большей мощностью. Не прячьте блоки под изоляцией – перегрев сокращает срок службы.
- Для металлических корпусов подключайте защитное заземление. Для классов II (двойная изоляция) земля не нужна, но при сомнении лучше применять заземление.
- Провода вводите с разгрузкой и герметизируйте места в уличных и влажных установках. Используйте IP-класс блока согласно месту монтажа.
Тепловой режим, срок службы и дерейтинг
Температура корпуса прямо влияет на срок службы конденсаторов и полупроводников в блоке питания. Производители обычно приводят график нагрузки от температуры (derating curve). Типичная рекомендация: при установке в замкнутом пространстве снижайте заявленную нагрузку на 20–30 %. То есть если блок 100 Вт, в закрытом коробе безопасно рассматривать его как 70–80 Вт.
Конденсаторы и вентиляторы – основные ограничения по сроку службы. Пассивное охлаждение и более низкая рабочая температура продляют ресурс.
Частые ошибки и как их избежать
Подключение ленты без расчёта мощности, использование маломощного блока, пренебрежение падением напряжения, отсутствие вентиляции или попытка использовать CC-драйвер для CV-ленты – наиболее распространённые ошибки. Всегда рассчитывайте ток, учитывайте условия монтажа и выбирайте блоки с подходящим запасом мощности.
Материалы для сборки и соединений
Для стационарных соединений предпочтительна пайка с последующим герметичным соединением и термоусадкой. Для быстрых монтажей используются винтовые клеммы и промышленные коннекторы. На улице всегда применяйте герметичные соединители и силиконовый герметик на контактах.
Резюме и практические рекомендации
- Всегда рассчитывайте суммарную мощность ленты и добавляйте запас 20–30%.
- Помните о падении напряжения: используйте правильное сечение кабеля, питание с нескольких точек или переходите на 24 В для длинных линий.
- Выбирайте блоки с защитами OVP/OCP/SCP/OTP и сертификатами безопасности.
- Обеспечьте достаточную вентиляцию и учитывайте дерейтинг при высоких температурах или установке в закрытом пространстве.
- Для диммирования используйте совместимые контроллеры (PWM, 0–10 В, DALI, DMX), не применяйте фазовые диммеры без подтверждённой поддержки со стороны блока питания.
Блоки питания, аксессуары, герметичные коннекторы и профессиональные контроллеры для всех типов лент вы можете изучить на сайте esvet.by.

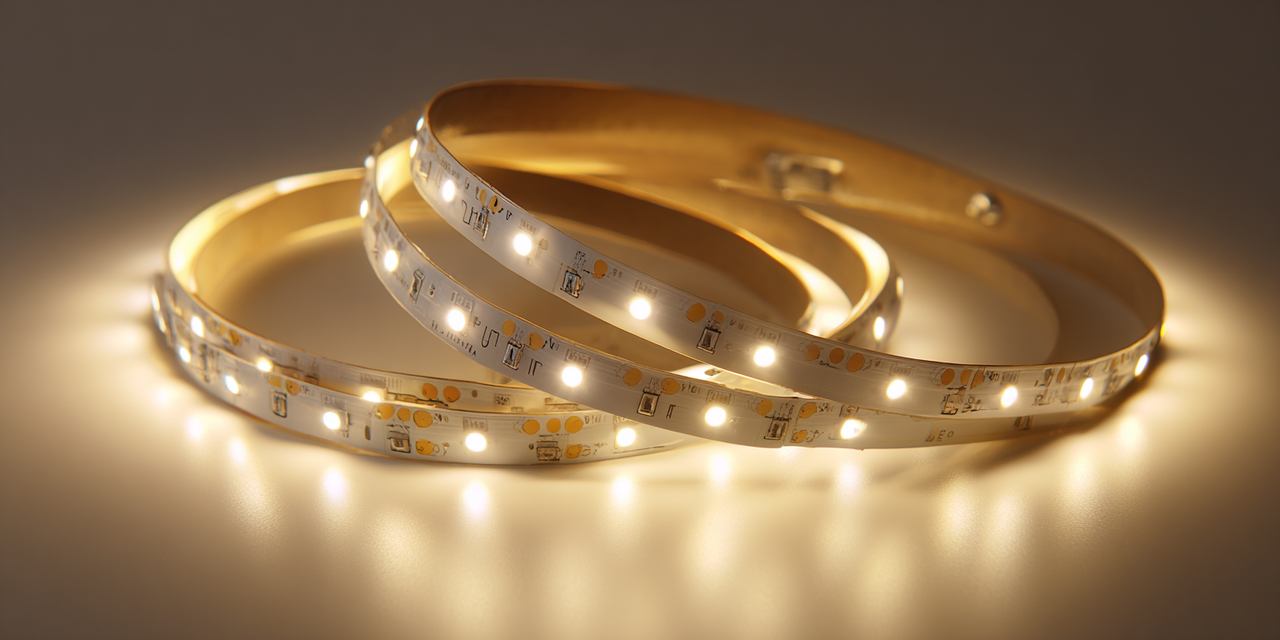

Иллюстрация к статье:
